XJM-S系列機械攪拌式浮選機

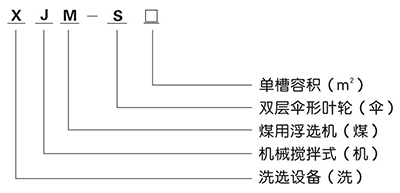

型號說明
用途
●適用于各種煙煤、無煙煤中粒度0.5mm級以下的各種可浮性煤泥的浮選。
主要特點
●XJM—S系列浮選機通過分析槽體結構特點，應用流體力學技術，優化入料方式，礦漿呈W形運動，液面平穩，氣泡分布均勻，集直流式入料和自吸式入料的優點于一體;
●葉輪、定子采用耐磨材料制作，使用壽命高，維修量少;
●對煤種的選擇性能好，處理量大，能耗低，占地面積小，運轉可靠;
●適用于大中小型洗煤廠使用。
工作原理
●煤漿給入到浮選機第一室的假底下，葉輪旋轉在輪腔中形成的負壓，使得假底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區，也使得空氣和藥劑沿導氣套筒進入混合區，礦漿、空氣和藥劑在這里混合。受葉輪離心力作用，混合后的礦漿進入礦化區，吸入的空氣被剪切形成氣泡并粉碎，與煤粒充分接觸，形成礦化氣泡，在定子和穩流板的作用下，均勻地分布于槽體截面，并且向上移動進入分離區，富集形成泡沫層，由刮泡機構排出，形成精煤泡沫。假底上面未被礦化的煤粒會通過循環孔和上吸口吸入葉輪，再一次混合、礦化和分離。槽內未及時礦化的部分礦漿，通過埋沒在礦漿中的中礦箱進入第二室的假底下，如同第一室完成的全部過程后，進入第三室，如此周而復始，礦漿通過最后一室后進入尾礦箱排出尾礦。
主要技術參數
|
型號 |
XJM—S12 |
XJM—S16 |
XJM—S20 |
XJM—S24 |
XJM—S28 |
XJM-S36 |
XJM—S45 |
|
|
單位處理能力（t/m3·h） |
0.6～1 |
0.6～1 |
0.6～1 |
0.6～1 |
0.6～1 |
0.6～1 |
0.6～1 |
|
|
單槽容積（m3） |
12 |
16 |
20 |
24 |
28 |
36 |
45 |
|
|
煤漿標稱處理量（m3/h） |
350～450 |
450～550 |
600～700 |
700～800 |
700～1000 |
800～1300 |
1000～1500 |
|
|
刮板直徑 |
480～600 |
480～600 |
480～600 |
560～670 |
560～670 |
450～550 |
450～550 |
|
|
刮板轉速（r/min） |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
葉輪線速度（m/s） |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
8.9 |
|
|
槽 數（室/臺） |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
|
估算重量 |
27100 |
32500 |
39500 |
41500 |
43200 |
63000 |
69000 |
|
|
攪拌電機 |
型號 |
YX3-225M-6 |
YX3-250M-6 |
YX3-280S-6 |
YX3-280M-6 |
YX3-280M-6 |
YX3-315M-8 V1 |
YX3-315M-8 V1 |
|
功率 |
30 |
37 |
45 |
55 |
55 |
75 |
75 |
|
|
轉速（r/min） |
980 |
980 |
980 |
980 |
980 |
740 |
740 |
|
|
刮板電機 |
型號 |
XWD1.5-4 |
XWD2.2-4 |
XWD2.2-4 |
XWD3.0-5 |
XWD3.0-4 |
XWD4.0-5 |
XWD4.0-5 |
|
功率 |
1.5 |
2.2 |
2.2 |
3.0 |
3.0 |
4.0 |
4.0 |
|
|
轉速（r/min） |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
